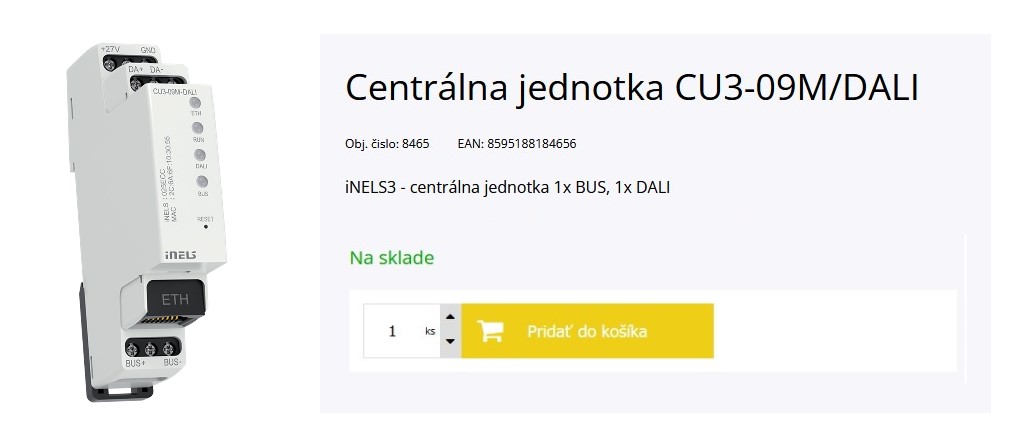

Charakteristika centrálnej jednotky
- Jednotka CU3-09M je jednou zo základných riadiacich jednotiek systému iNELS BUS.
- Jednotka vie pracovať buď samostatne ako autonómny projekt, alebo môže byť riadená systémom IP-MASTER ako súčasť väčšej siete.
- Jednotka je vybavená jednou zbernicou BUS, ku ktorej je možné pripojiť až 32 prvkov z portfólia iNELS BUS.
- Prúdové zaťaženie jednej linky je max. 1 A; ak je pripojené zariadenie s odberom väčším ako 1 A, je možné použiť systém BPS3-01M s kapacitou 3 A.
- Systémová jednotka CU3-09M/DALI je vybavená jednou zbernicou DALI.
- Systémová zbernica DALI umožňuje riadiť až 64 nezávislých predradných adries DALI pre svietidlá.
- Adresovanie DALI je možné vykonávať pomocou softvéru iDM3.
- Ethernetový konektor RJ45 100 Mb/s slúži na priamu komunikáciu s cloudom na ovládanie mobilnej aplikácie alebo na komunikáciu s nadradenou jednotkou v rámci topológie iNELS IP.
- Konfigurácia prebieha v softvéri iNELS3 Designer & Manager (iDM3).
- Vďaka iDM3 je možné aktualizovať firmware centrálnych jednotiek a periférnych jednotiek pripojených k zbernici.
- Centrálna jednotka je implementovaná s protokolom MQTT pre komunikáciu tretích strán.
- Jednotka je napájaná 27 V DC prostredníctvom napájacieho zdroja iNELS. Zbernica BUS1 môže napájať centrálnu jednotku.
- Systémové jednotky CU3-09M/DALI v prevedení 1-MODULE sú určené na pripojenie do rozvádzača na lištu DIN EN60715.
|
|
| |
|
|
|
Bližšie informácie poskytne pán Jochman
e-mail: jochman@inels.sk tel: +421 918 340 891 |
|
| |
|

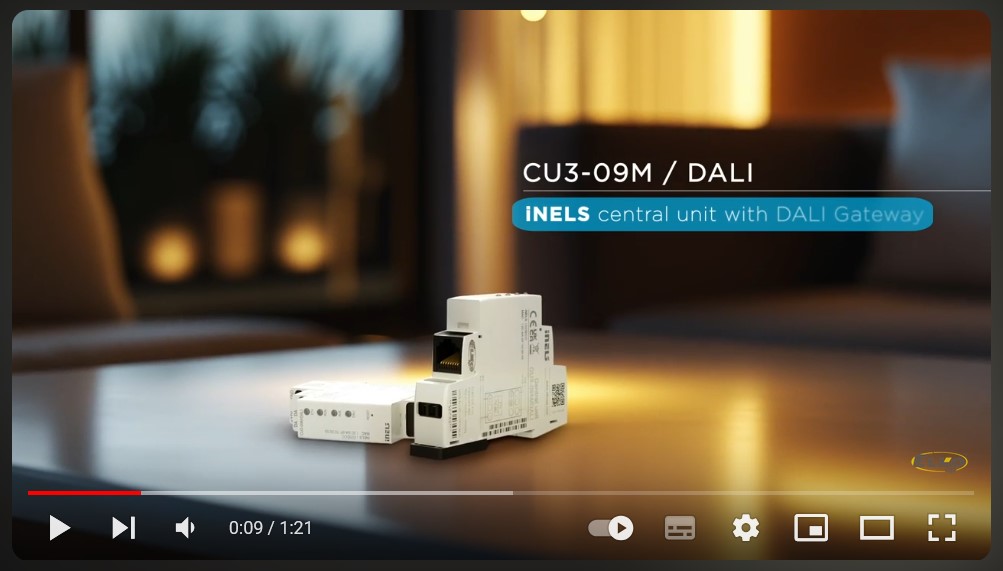

| Využitie CU3-09M/DALI v praxi |
|
| |
|
 |
|
| |
|
| Príslušenstvo k CU3-09M/DALI |
|
| |
|
 |
|

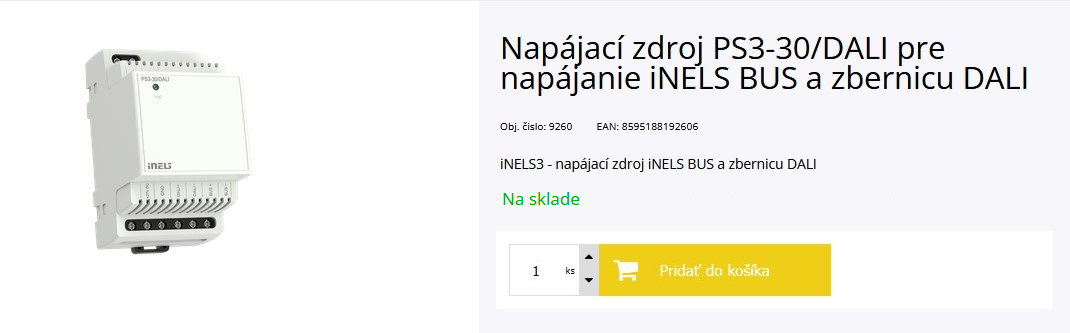

Charakteristika prístroja:
- PS3-30/DALI je spínaný stabilizovaný napájací zdroj s celkovým výkonom 30W.
- Zdroj PS3-30/DALI slúži na napájanie centrálnych jednotiek a externých masterov v rámci zbernicovej elektroinštalácie iNELS.
- PS3-30/DALI je vybavený elektronickou ochranou proti skratu, prepätiu, výkonovému a teplotnému preťaženiu ktorá zaisťuje bezpečnú a stabilnú prevádzku.
- Súčasťou zdroja je vnútorne integrovaný oddeľovač zbernice BPS3-01M pre napájanie jednej vetvy zbernice BUS, z ktorej sú ďalej napájané periférne jednotky iNELS a zdroje napätia pre zbernicu DALI.
- Jednotka je určená k centrálnej jednotke CU3-09M.
- Maximálny výstupný prúd DALI zdroja je 250 mA pri 16 V DC.
- PS3-30/DALI vo vyhotovení 3-MODUL je určený pre montáž do rozvádzača na DIN lištu EN60715.
Technické parametre:
- Napájacie napätie: 100 - 250V AC (50-60 Hz).
- Výstup pre 27V a BUS: 27V / 1A.
- Výstup pre DALI: 16V / 250mA.
- Rozmery: 90 x 52 x 65 mm.
|
|
|
|
|
|
